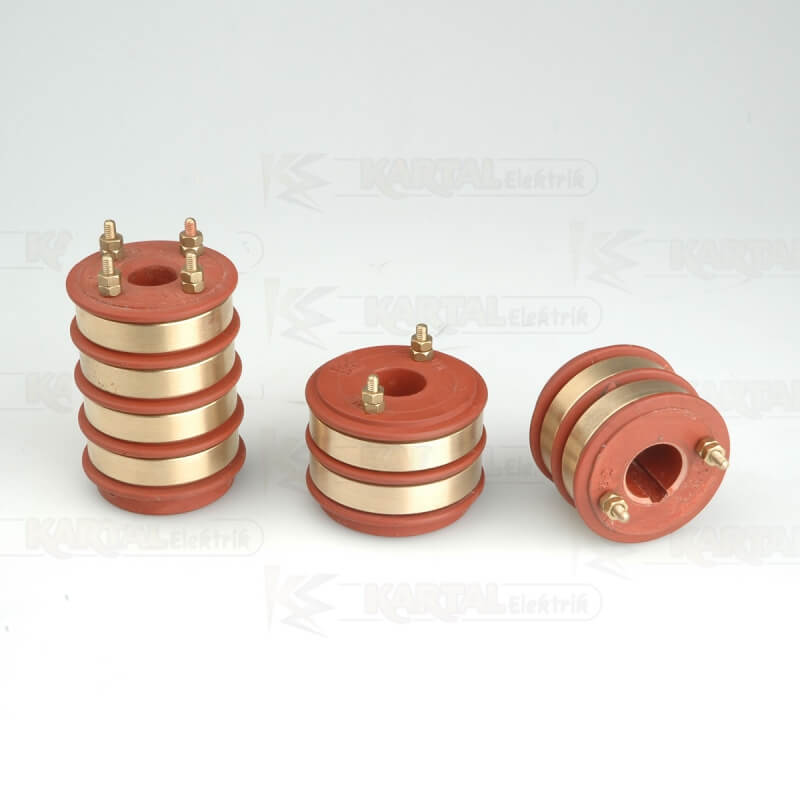

STANDART İLETİŞİM BİLEZİKLERİ

1-Döner yürür sistemlerde - konveyörlerde - vinç toplama tamburlarında - asenkron motorlarda alternatörierde - Kartal Elektrik olarak firmamız makina imalatçılarının ve sistem üreticilerinin zaman ölçüsü içerisindeki önemi değerli bularak Ring Bilezik ve aksanlarınıt (fırça tutucuları kömürler- izolemiller) sürekli yenileyerek her türlü teknolojiye adaptasyon(akuple) imkanına açık ve haizdir. Çizelgede verilen ölçüler standart olup, tablo haricinde sayısız spesiyal ölçülerde üretimimiz içerisinde yerini almaktadır. Tablo içerisindeki ölçüler civatalı olup ayrıca lamalı-kablo çıkışlı (filekzibil)-çelik burçiu kama açımlı vs. Ø 32 mm’den Ø 400 mm’ye kadar her çeşit Slipring bileziği imalatımızdır.

2-Elektriksel nominal değerlerde sürtünmeyle asgari kayıp seviyesinde uygun malzeme kullanmak Kartal Elektrik olarak firmamızın öncelik programları içerisindedir. Bizi sizlerle buluşturanın bu özelliğimiz olduğu kanısındayız. İmalatımızda bronz halka bilezikler elektrik bağlantısı yapılan vidalı uç veya bakır lamaya gümüş kaynakla (%40 gümüşlü) tespit edilip her ölçünün özel kalıbında dolgu malzemesi olarak CTP (cam elyaf takviyeli polyester) mükemmel yalıtkan mukavemeti yüksek bir malzeme He 150°C de preslenir.

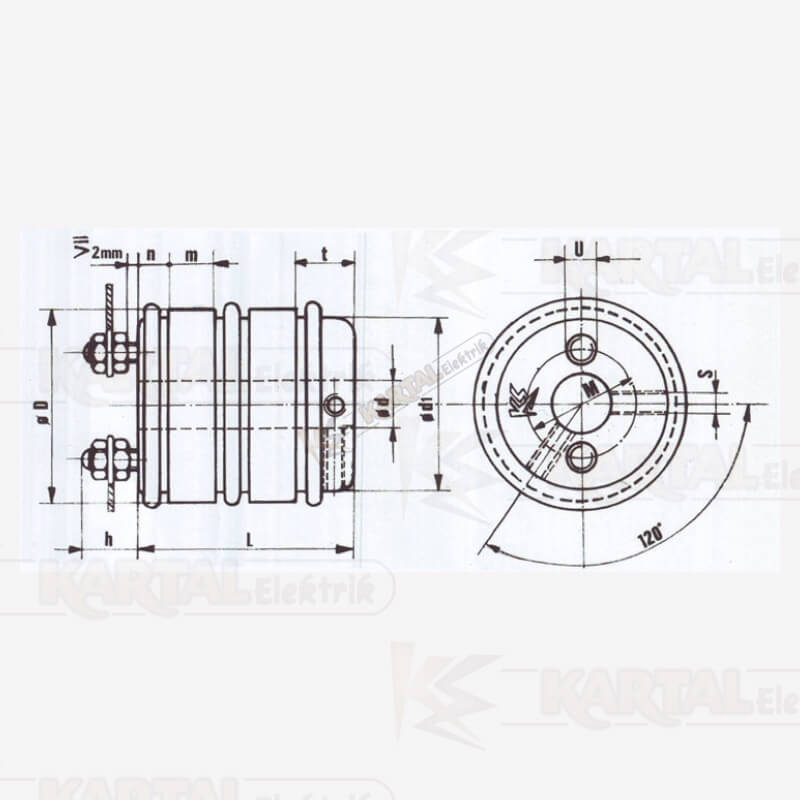

3-Bilezik Takımının Montajı ile ilgili: Bilezik bağlanacağı milin çapına uygun işlendikten (torna edildikten) sonra dilimlerin salgısı mutlaka alınmalıdır. Ayrıca sürtünmeye maruz katan bronz dilimlerin mümkün olduğunca pürüzsüz olmalıdır. Ayrıca uygun fırça ve fırça tutucusu (portbale) kullanılarak iyi bir elektriksel akış sağlanmış olur. Kablo bağlantısı yapılan vidalı uçlarda bulunan somunlar yalıtkan malzeme yüzeyine sıktırılmamalıdır. Somunlar yüzeyden 2 mm yukarıda ve birbirine kontra edilmelidir. (bak. Teknik Resim)

ID Referans	Dilim Sayısı	Amper	ØD	m Kızıl Eni	d (İç Çap) min-max	L Boy	d1 Yalıtkan Mal.Çapı	h Civata Boyu	n İki Kızıl Arası	t Alt kızıl Sonrası	M Çıkış Ucu Merk.	U Civata Çapı	S Setiskur
42102 42103 42104	2 3 4	16 A	42	10	16-16	37 51 65	40	10	5	8	31	M4	M5
50102 50103 50104	2 3 4	16 A	50	10	16-24	43 60 76	46	10	6	12	34	M4	M5
57102 57103 57104	2 3 4	16 A	57	10	20-26	44 61 75	52	13	6	12	39	M4	M5
70122 70123 70124 70125 70126	2 3 4 5 6	50 A	70	12	28-35	59 78 95 115 134	65	20	7	20	49	M6	M6
75122 75123 75124	2 3 4	50 A	75	12	28-41	52 68 81	69	16	6	16 16 10-16	55	M4	M5
85122 85123 85124 85125 85126	2 3 4 5 6	60 A	85	12	31-45 31-45 31-45 31-45 31-45	59 78 95 115 134	65	20	8	25	65	M6	M8
100182 100183 100184 100185	2 3 4 5	110 A	100	18	28-46	76 104 132 160	90	20	10	20	64	M10	M8
105131 105132 105133 105134 105135 105136 105139	1 2 3 4 5 6 9	60 A	105	13	40-62 40-62 40-62 40-62 40-62 40-62 40-62	35 65 85 105 125 145 200	99	20	7	25	80	M6	M8
120132 120133 120134 120135 120136	2 3 4 5 6	75 A	120	13	40-67	71 93 116 140 163	112	20	10	25	90	M8	M8
120162 120163 120164 120165 120166	2 3 4 5 6	100 A	120	16	48-67	81 109 137 165 193	112,5	20	12	25	90	M8	M8
135152 135153 135154 135155	2 3 4 5	100 A	135	15	48-80	80 105 134 160	125	25	12	25	100	M8	M8
150202 150203 150204	2 3 4	160 A	150	20	60-82	82 116 150	140	30	14	15	110	M10	M8
180202 180203 180204	2 3 4	220 A	180	20	60-105	88 134 170	170	35	16	36	136	M12	- - -
200252 200253 200254	2 3 4	280 A	200	25	70-120	98 133 176	190	40	16	15	145	M12-M14	- - -
200132 200133 200136	2 3 6	60 A	200	13	70-160 150-170 140-160	106 76 186	195	30	9	40	170 174 180	M6	M8

Sorularınızı bize iletebilirsiniz.
